Як різьбонакочувальна машина з ЧПУ може підвищити точність, продуктивність і якість різьби

Короткий зміст статті: A Різьбонакочувальна машина з серводвигуном з ЧПУпризначений для виробників, яким потрібна точна, повторювана та ефективна продуктивність формування різьби.НЕРЕСзабезпечує серію NRS-25NC/NRS-15NC, яка має сервоприводні роликові вали та рух подачі, тиск прокатки до 30 тонн і діапазон діаметрів різьби φ3–φ80 мм. У цій статті пояснюється його робочі переваги, технічні характеристики, застосування та ключові фактори, які слід враховувати при виборі рішення для накатування різьби з ЧПК.

Зміст

• Чому технологія сервоприводу з ЧПУ важлива для накочування різьби?
• Які ключові характеристики різьбонакочувального верстата з ЧПУ з сервоприводом?
• Які основні технічні характеристики?
• Які програми він може обробляти?
• На які переваги можуть розраховувати виробники?
• Як правильно вибрати різьбонакочувальний верстат?
• Чому конфігурація машини важлива для виробництва?
• Часті запитання
• Висновок

Чому технологія сервоприводу з ЧПУ важлива для накочування різьби?

Накочування різьблення — це процес холодного формування, під час якого загартовані штампи тиснуть на заготовку для створення різьби без відрізання матеріалу. Для виробників, які виробляють прецизійні кріпильні деталі, вали, гвинти, черв’ячні компоненти та інші різьбові деталі, точний контроль руху ролика та його подачі є важливим.

Різьбонакочувальний верстат із серводвигуном із ЧПУ покращує цей процес, використовуючи серводвигуни для керування валами роликів і рухом подачі. Згідно зі специфікаціями NERES, два роликові вали мають сервопривід, а вал подачі також використовує сервокерування. Ця конфігурація забезпечує більш скоординовану систему руху для складних операцій формування різьби.

Порівняно з базовою механічною установкою, сервопривід ЧПК може полегшити керування та повторення виробничих параметрів. Це особливо цінно, коли виробникам потрібні стабільні розмірні характеристики для повторних виробничих партій.

Для покупців, які досліджують різьбонакочувальні верстати з сервоприводом з ЧПУ, найважливішими міркуваннями є розміри заготовки, крок різьби, тиск прокатки, швидкість шпинделя, конфігурація матриці та необхідний метод виробництва.

Які ключові характеристики різьбонакочувального верстата з ЧПУ з сервоприводом?

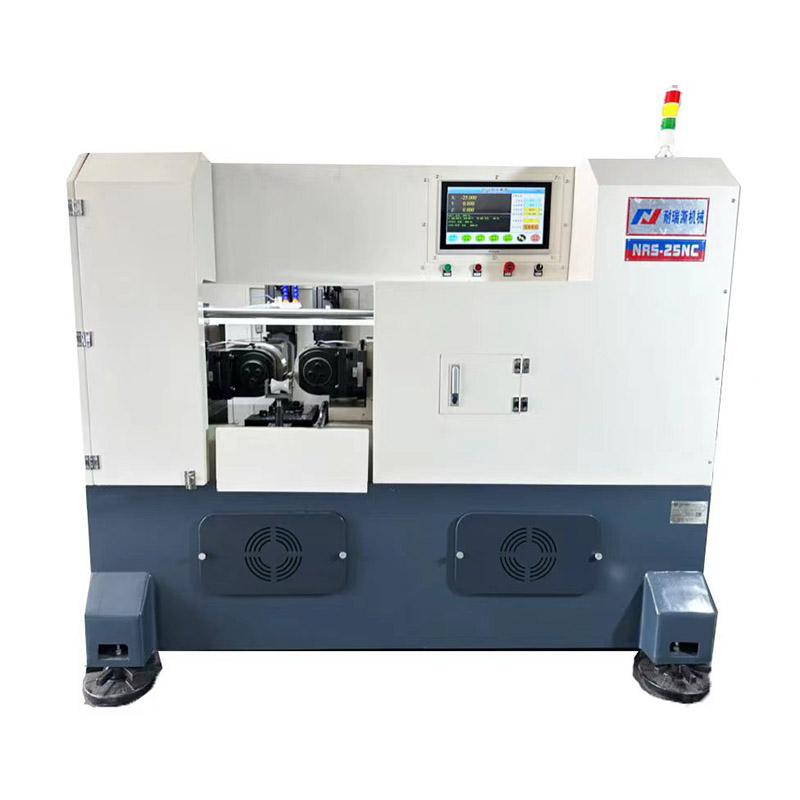

Серія NERES NRS-25NC/NRS-15NC поєднує технологію сервоприводу з жорсткою різьбоутворювальною структурою. Його конструкція призначена для розміщення як звичайних трикутних різьб, так і більш широкого діапазону спеціалізованих профілів зубів, залежно від обраних вальцьових штампів і креслення заготовки.

• Привід сервомотора:Валами роликів і рухом подачі керують серводвигуни.
• Висока сила кочення:Максимальний тиск кочення досягає 30 тонн.
• Широкий асортимент заготовок:Зовнішні діаметри накатної різьби від φ3 до φ80 мм.
• Можливість гнучкого кроку:Крок різьби від 0,6 до 8,0 мм підтримується в межах заявлених специфікацій.
• Змінна швидкість шпинделя:Швидкість обертання шпинделя регулюється від 10 до 60 обертів за хвилину з плавним регулюванням швидкості.
• Кілька можливостей формування:Залежно від креслення та конфігурації роликів, верстат може обробляти черв'ячні зуби, трапецієподібні зуби, кулькові гвинтові профілі, накатки та канавки для кочення.

Ця комбінація робить верстат придатним для виробників, яким потрібна гнучка платформа, а не обладнання, обмежене однією стандартною геометрією різьби.

Які основні технічні характеристики?

Технічні характеристики мають вирішальне значення при оцінці того, чи підходить машина для конкретної виробничої лінії. У наступній таблиці підсумовано опубліковані технічні характеристики моделі серводвигуна з ЧПУ NERES.

Для прокатки з подачею трикутної різьби, яка зазвичай використовується 55° і 60°, опублікована специфікація вказує на заготовки діаметром до φ80 мм, з максимальним кроком 8,0 мм і максимальною довжиною 150 мм. Наскрізна прокатка також доступна для широко використовуваних трикутних різьб 55° і 60° з кроком до 8,0 мм за умови відповідного налаштування.

Які програми він може обробляти?

Однією з головних переваг сервокерованої накатки різьби є її здатність підтримувати різні вимоги до формування за допомогою відповідного вибору матриці та конфігурації машини.

Типові можливості обробки включають:

• Трикутна різьба 55° і 60°
• Профілі зубів черв'яка
• Трапецієподібні профілі зубів
• Прокатки, пов'язані з кульковим гвинтом
• Операції накатки
• Катання канавок
• Інші індивідуальні форми зубів на основі інженерних креслень

Фактична здатність до обробки завжди повинна бути підтверджена кресленням заготовки, матеріалом, необхідним профілем різьби, конструкцією матриці, діаметром, кроком і способом виробництва. Це особливо важливо для спеціалізованих компонентів, де стандартні розміри різьби можуть не застосовуватися.

На які переваги можуть розраховувати виробники?

1. Більш контрольований рух

Роликові вали з сервоприводом забезпечують скоординоване керування рухом. Це може допомогти виробникам створити повторювані умови обробки під час виробництва партій подібних компонентів.

2. Гнучкі параметри виробництва

Діапазон швидкості обертання шпинделя 10–60 обертів за хвилину з плавним регулюванням дозволяє регулювати виробничі параметри відповідно до вимог заготовки та формування.

3. Висока здатність до формування

З максимальним тиском прокатки 30 тонн машина розроблена для вимогливого холодного формування. Поєднання сили кочення та сервокерованого руху забезпечує основу для стабільного виробництва різьбових компонентів відповідного розміру.

4. Кілька варіантів обробки

Виробникам не обов’язково потрібне окреме обладнання для кожного типу операції формування зубів. За допомогою відповідних роликів і технічної перевірки одна платформа може підтримувати різні профілі, включаючи різьблення, накатку та канавки.

5. Підходить для промислового виробництва

Потужна конструкція машини, роликовий привід потужністю 11 кВт, силова система подачі потужністю 5,5 кВт і розміри приблизно 2100 × 1600 × 2100 мм роблять її придатною для промислових виробничих середовищ, де важливі стабільність і повторюваність обладнання.

Як правильно вибрати різьбонакочувальний верстат?

Вибір машини, заснований лише на максимальному тиску чи потужності двигуна, може призвести до невідповідної конфігурації. Більш надійний процес закупівлі починається з фактичних вимог до компонентів.

1. Визначте діаметр заготовки:Підтвердьте мінімальний і максимальний діаметр заготовки, необхідний для виробництва.
2. Підтвердити крок різьби:Порівняйте необхідний крок із підтримуваним діапазоном машини.
3. Визначте спосіб прокатки:Вирішіть, чи підходить прокатка при подачі чи через подачу.
4. Перевірте геометрію різьби:Для стандартних трикутних різьб і спеціалізованих профілів можуть знадобитися різні матриці та конфігурації.
5. Оцініть обсяг виробництва:Виробництво великих обсягів може отримати більше переваг від керування ЧПК та автоматизованої інтеграції подачі.
6. Перегляньте розміри машини:Забезпечте достатню площу майстерні для машини, доступу оператора, обробки матеріалів і технічного обслуговування.
7. Обговоріть креслення з виробником:Для нестандартних компонентів технічне підтвердження перед покупкою може зменшити ризики конфігурації.

НЕРЕС позиціонує себе як китайський виробник і постачальник різьбонакочувальних машин, різьбонакочувальних штампів, різьбових інструментів і супутнього обладнання. Асортимент продукції також включає автоматичні різьбонакочувальні верстати з ЧПК та інші рішення для формування різьби.

Чому конфігурація машини важлива для виробництва?

Продуктивність різьбонакочування залежить не тільки від самої машини. Взаємозв’язок між верстатом, прокатними штампами, матеріалом заготовки, діаметром заготовки, мастилом, геометрією різьби та параметрами обробки визначає кінцевий результат.

Наприклад, один і той самий верстат може потребувати різних конструкцій роликів при переході від звичайної трикутної різьби до спеціалізованого профілю зубів. Подібним чином зміна матеріалу заготовки або кроку різьби може вимагати коригування параметрів.

Тому професійний постачальник повинен оцінити креслення компонента, перш ніж рекомендувати остаточну конфігурацію. Такий інженерно-орієнтований підхід особливо корисний для покупців, які купують різьбонакочувальні машини на замовлення на заводі в Китаї.

НЕРЕС заявляє, що його рішення для накатування різьби з ЧПК можна налаштувати відповідно до вимог замовника, і надає технічну підтримку для вибору відповідного обладнання.

Часті запитання

Що таке різьбонакочувальна машина з сервоприводом з ЧПУ?

Це різьбоформуюча машина з ЧПК, яка використовує серводвигуни для приводу роликових валів і руху подачі. Серія NERES NRS-25NC/NRS-15NC призначена для накочування різьби та інших операцій формування, таких як накатка та прокатка канавок, залежно від конфігурації валика.

Який діаметр різьби може обробити машина NERES?

В опублікованій специфікації вказано діапазон зовнішнього діаметра різьби кочення φ3–φ80 мм із кроком різьби кочення 0,6–8,0 мм.

Який максимальний тиск кочення?

Максимальний заявлений тиск кочення становить 30 тонн. Фактичні умови обробки слід оцінювати відповідно до заготовки, матеріалу, геометрії різьблення та прокатних штампів.

Чи може ця машина обробляти спеціальні профілі зубів?

так За словами виробника, верстат може обробляти черв’ячні зуби, трапецієподібні зуби, кулькові гвинтові профілі, накатки, роликові канавки та інші форми зубів, коли необхідна конфігурація визначається на кресленні заготовки.

Що я повинен надати, коли запитую цінову пропозицію?

Для отримання точної рекомендації покупці повинні надати креслення заготовки, матеріал, діаметр заготовки, діаметр готової різьби, крок, довжину різьби, необхідний обсяг виробництва та бажаний метод прокатки. Ці деталі дозволяють постачальнику точніше оцінити конфігурацію машини та відповідні прокатні матриці.

Висновок

Різьбонакочувальний верстат із серводвигуном із ЧПУ може стати цінною інвестицією для виробників, які прагнуть керованого формування, повторюваної обробки, гнучкого виробництва різьблення та потужності прокатки промислового рівня. Серія NERES NRS-25NC/NRS-15NC підтримує діаметр різьблення φ3–φ80 мм, крок 0,6–8,0 мм, безступінчасту швидкість шпинделя 10–60 об/хв і тиск прокатки до 30 тонн.

Якщо ви оцінюєте верстат за стандартними різьбленнями, спеціальними профілями зубів, накатками або іншими вимогами до точного формування, найкращим підходом є узгодження конфігурації верстата з вашим фактичним кресленням компонента та цілями виробництва.Зв'яжіться з намиз вашими специфікаціями заготовки та виробничими вимогами, щоб обговорити відповідне рішення для різьбонакочувальної машини з ЧПУ з серводвигуном від NERES.
