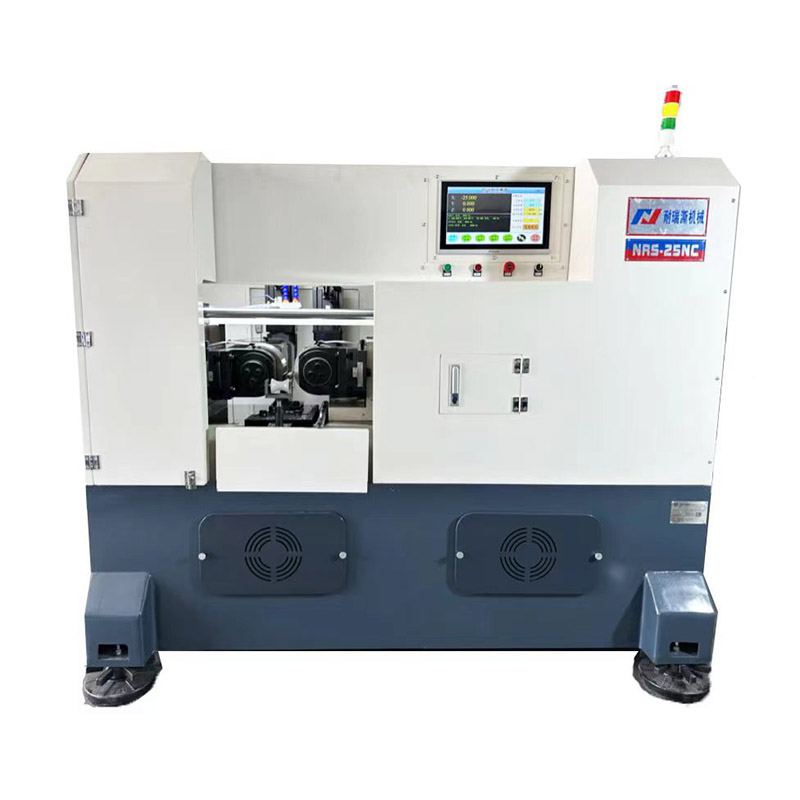

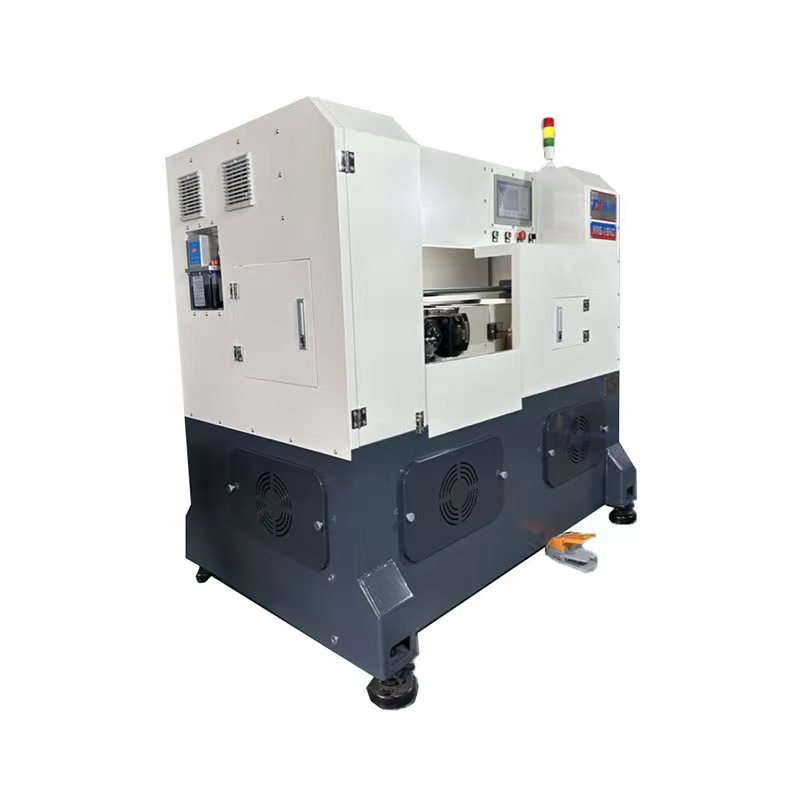

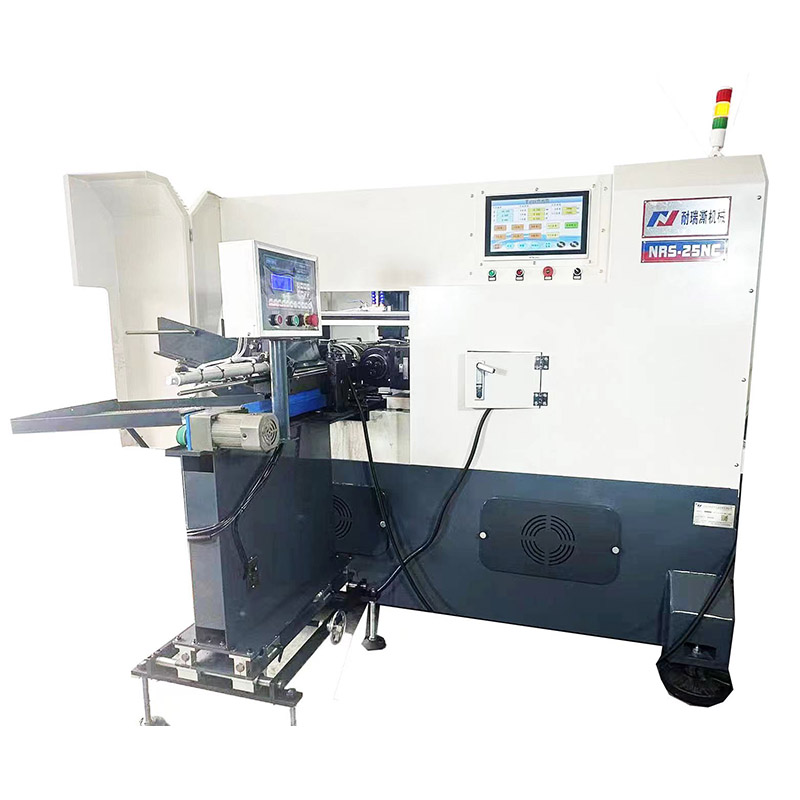

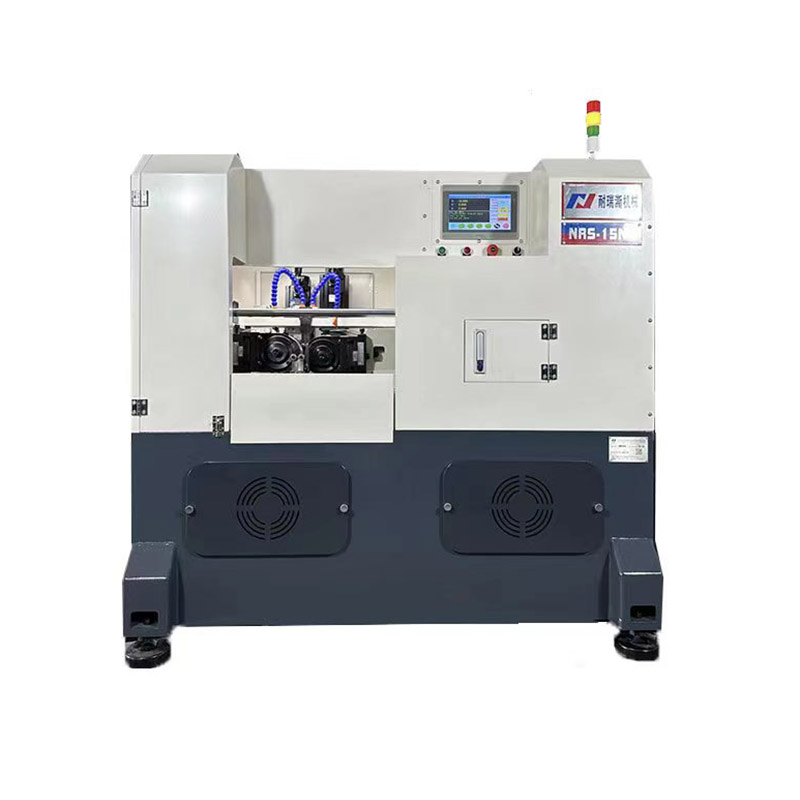

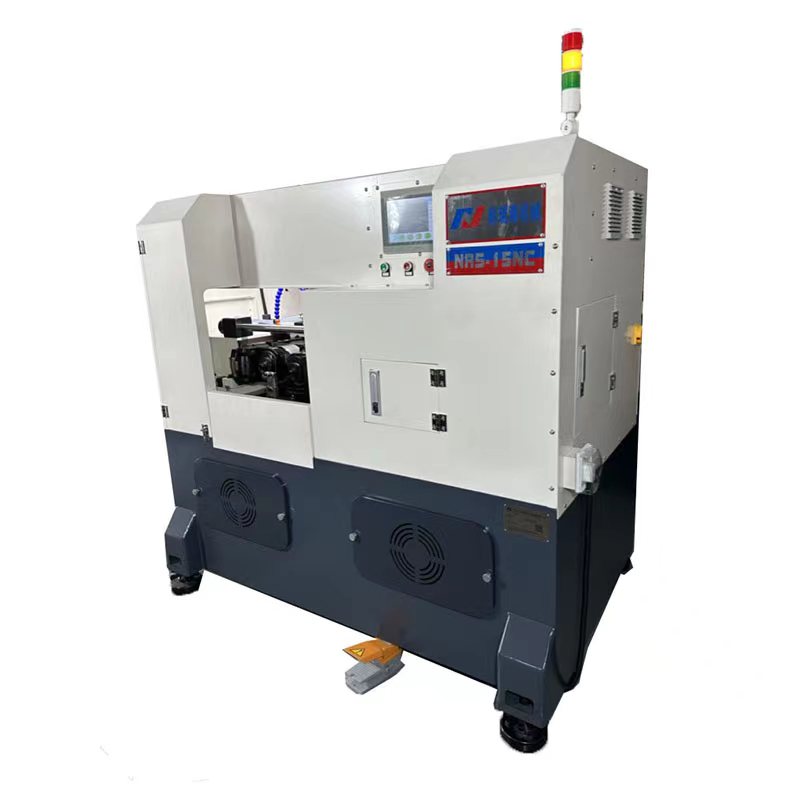

CNC Servo-Motor Trow Rolling Machine

CNC Servo-Motor Trow Rolling Machine

Я 、 Основні особливості цієї рухової машини з ЧПУ:

   A. Код моделі - це сервомоторний привід, максимальний вихід 30тон.

  B. Наступні заготовки можна зробити відповідно до типу ролика:

   1. [У подачі]: часто використовувана трикутна нитка трикутника 55 ° та 60 °, машина прокатки нитки CNC може обробляти заготовку:

       Діаметр ≤φ80 мм, крок ≤ 8,0 мм, максимальна довжина - 150 мм

  2. [Thru-Feed] Часто використовується 55 ° та 60 ° трикутника трикутника ≤8,0 мм, довжина та діаметр вільні

C. Структурні особливості: Два роликових валів керуються сервомоторами, а вал подачі котиться сервомоторами

     Перенесення бісеру в корм.

D. Ця прокатна машина також може обробляти різноманітні продукти форми зубів, такі як: зуби черв'яків, трапецієві зуби, куля

   Гвинт, прокат, носіння, кочення, тощо.

II 、 Технічні характеристики:

 1. Зовнішній діаметр котячої нитки: φ3 ~ φ80 мм

 2. Крок прокатної нитки: 0,6 ~ 8,0 мм

 3. Швидкість шпинделя: 10 ~ 60 об / хв (регулювання швидкості швидкості)

 4. Зовнішній діаметр дротяного валика (макс): φ210 мм, розмір клавіатури 20*8 мм/мм.

 5. Зовнішній діаметр шпинделя: φ75 мм (H7)

 6. Ширина і довжина дротяного валика: найдовший може бути використаний до 150 мм, згідно з попитом заготовки

 З, - загальні поширені характеристики - 35, 40, 50, 60, 70, 100 мм

  7. Максимальна відстань між двома шпинделями: 280 мм

 8. Мінімальна відстань між двома шпинделями: 180 мм

 9. Максимальний тиск кочення: 30тон

 10. Кінські сили роликів: 11 кВт

 11. Кінські сили подачі: 5,5 кВт

 12. Висота від землі до роликового центру: 1050 мм

 13. Площа підлоги: 2100LMM*1600WMM*2100HMM

 14. Чиста вага: 3200 кг; Вага ваги: ​​3000 кг
